SPA

Obejmy siodłowe do balonowania

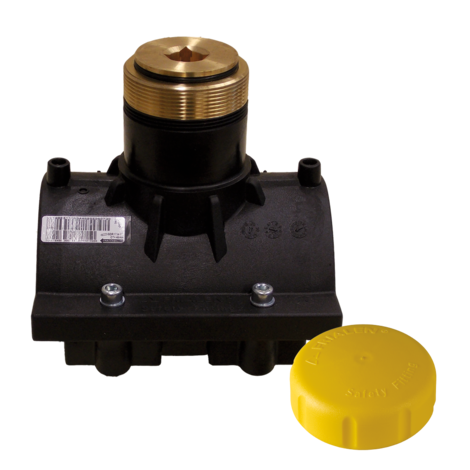

Zwarta konstrukcja do montażu dostępnych w handlu urządzeń do balonowania. Siodełko z PE-HD z niezatopionym w tworzywie elementem grzewczym, w celu optymalizacji przekazywania ciepła. Mosiężny gwint wewn. i zewn. trwale osadzony w PE-HD i zabezpieczony przed przekręcaniem. W komplecie zaślepka mosiężna z gniazdem kwadratowym. Dodatkowe zabezpieczenie przez nakręcenie dołączonej nakrętki lub przez zgrzanie zaślepki FRIALEN® - SPAK (dla d 63 zaślepka K).

Wróć do listy produktów Karta produktu

PE 100 SDR 11

Maksymalne ciśnienie robocze 16 bar (woda)/10 bar (gaz)

Indeks d1 product.detail.attribute.rp Opak. Paleta R L t H B1 B2 Nawierc.
Ø da
Masa
kg/szt.
1 612753 63 1 1/8" 20 360 1 1/2" 80 19 151 108 118 31 0,610
612677 90 2" 16 128 2 1/2" 104 24 197 156 150 56,5 1,380
612750 110 2" 12 96 2 1/2" 104 24 217 178 180 56,5 1,540
612751 125 2" 12 96 2 1/2" 104 24 232 190 185 56,5 1,710
612752 160 2" 8 64 2 1/2" 104 24 267 230 195 56,5 1,823
612754 180 2" 7 56 2 1/2" 104 24 287 235 195 56,5 1,860
612755 200 2" 6 48 2 1/2" 104 24 307 252 193 56,5 1,830
612756 225 2" 5 40 2 1/2" 104 24 332 258 193 56,5 1,850
1 Obejmy siodłowe do balonowania d 63 mogą być zgrzewane tylko z rurami SDR 11

Obejmy siodłowe do balonowania systemu FRIALEN od d 90 FRIALEN mogą być zgrzewane z rurami SDR 11 do 17.6. Minimalna grubość ścianki smin ≥ 3 mm. Inne SDR na zapytanie. Proszę obowiązkowo zwracać uwagę na oznakowanie bezpośrednio na produkcie. Rejestracja DVGW-nr: DV-8601AU2248, DV-8606AU2249

Zakres zastosowania

Obejmy siodłowe do balonowania SPA systemu FRIALEN służą do odcinania przepływu mediów za pomocą standardowych urządzeń do balonowania lub odpowietrzania/płukania.

Instrukcja montażu

Zgrzewanie rur przesyłowych PE-HD z zastosowaniem obejm siodłowych SPA systemu FRIALEN, gwarantuje połączenie szczelne i wzdłużnie wytrzymałe.

Rurę i siodło należy wcześniej przygotować (usunąć warstwę utlenioną) zgodnie z ogólnymi instrukcjami montażu (Zobacz “Instrukcje montażu” dla złączek systemu FRIALEN do przyłączy domowych i rur przesyłowych do d 225).

Zalety stosowania siodeł do balonowania SPA:

Zwarta konstrukcja

Siodło z PE-HD z niezatopioną w tworzywie spiralą grzewczą w celu optymalnego przekazywania ciepła

Zwarta konstrukcja dopasowana do montażu z dostępnymi w handlu urządzeniami do balonowania i nawiercania sieci

Długi i solidny mosiężny gwint zewnętrzny do bezpiecznego mocowania armatury do balonowania

Mosiężny gwint wewnętrzny zapewnia bezpieczne uszczelnienie przez zatyczkę, trwale osadzony w PE-HD i zabezpieczony przed przekręceniem

W komplecie zaślepka mosiężna z kwadratowym gniazdem

Dodatkowe zabezpieczenie poprzez zgrzanie zaślepki FRIALEN SPAK lub K

Zarejestrowany w DVGW

Dodatkowy kod kreskowy umożliwiający dokładniejszą identyfikację produktu (kod Traceability)
