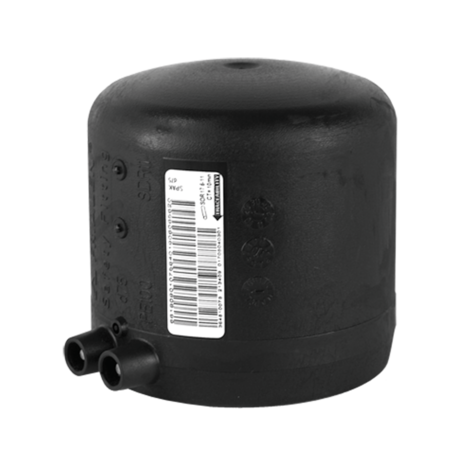

Zaślepka do siodeł do balonowania
Niezatopiona w tworzywie spirala grzewcza w celu optymalizacji przekazywania ciepła, duża głębokość wsuwu, wyjątkowo szeroka strefa zgrzewu jak również zapobiegająca wypływaniu stopionego materiału zimna strefa na brzegu zaślepki..
PE 100 SDR 11
Maksymalne ciśnienie robocze 16 bar (woda)/10 bar (gaz)

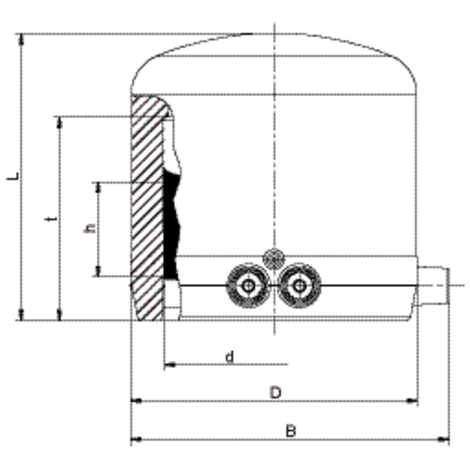

| Indeks | d | Opak. | Paleta | D | L | t | h | B | Masa kg/szt. |
|---|---|---|---|---|---|---|---|---|---|
| 612311 | 75 | 20 | 640 | 99 | 99 | 70 | 31 | 110 | 0,280 |
FRIALEN-Safety Fittings can be fused to pipes of SDR stages 11 to 17.6. Other SDR-stages on request. Please observe the marking directly at the product, which is mandatory. DVGW-Registration No.: DV-8606AU2249
Zakres zastosowania
Kołpak zaślepiający SPAK systemu FRIALEN służy do ostatecznego zaślepienia obudowy nawiertaka obejm siodłowych do balonowania SPA ≥ d 90 lub siodeł do balonowania SPA-TL. Może być również używany, jako zaślepka MV d 75.
Instrukcja montażu
Zgrzewanie zaślepki SPAK systemu FRIALEN, gwarantuje połączenie szczelne i wzdłużnie wytrzymałe.
Końcówka siodła przeznaczona do zgrzewania powinna być odpowiednio przygotowana zgodnie z ogólnymi instrukcjami montażu (patrz „Instrukcje montażu kształtek FRIALEN przeznaczonych do przyłączy domowych oraz rur przesyłowych o średnicy do d 225”).Przygotowanie do zgrzewania obejmuje usunięcie warstwy utlenionej i oczyszczenie końców rur.
Zalety stosowania kołpaka zaślepiającego siodełko zaworu pęcherzowego SPAK:
Duże głębokości wsuwu dla dobrego podtrzymania rury
Wyjątkowo szerokie strefy zgrzewu
Doskonała stabilność dzięki dużej grubości ścianekP>
Strefy zimne na końcu złączki zapobiegają wypływaniu stopionego materiałul
Niezatopiona w tworzywie spirala grzewcza zapewnia bezpośrednie doprowadzenie ciepła do powierzchni rury
Wąska szczelina poobwodowa dla uzyskania optymalnego docisku w strefie zgrzewania
Bezpiecznie osadzone kontakty sztyftowe
Wypływki kontrolne dla wizualnej kontroli zgrzewu
Trwałe oznaczenie partii
Pakowane oddzielnie dla ochrony przed zanieczyszczeniamiP>
Dodatkowy kod kreskowy umożliwiający dokładniejszą identyfikację produktu (kod Traceability)
