Nowe Kołnierze 3+

W systemach przemysłowych połączenie kołnierzowe jest najczęściej stosowanym rodzajem połączenia do nietrwałego łączenia rurociągów lub sekcji instalacji za pomocą śrub lub trzpieni. Kołnierz umożliwia sztywne połączenie między rurami, zapewniając maksymalne bezpieczeństwo przed przesunięciem.

Aliaxis zaprojektował innowacyjny kołnierz 3+, który dzięki zoptymalizowanej konstrukcji łączy wyjątkową lekkość z wyjątkową wytrzymałością mechaniczną.

Nowy kołnierz został skrupulatnie zaprojektowany, aby mieć grubszy metalowy rdzeń w punktach największego obciążenia mechanicznego.

Ponadto, szpilki umieszczone w otworach i sekwencja dokręcania śrub sprawiają, że instalacja jest prosta, bezpieczna i niezawodna.



Trzy zalety kołnierzy 3+:



1. Lekkość: Produkt o niskiej wadze inajlepsze w swojej klasie parametry dzięki opatentowanemu profilowi klinowemu metalowego rdzenia i powłoce PP-GR zapewniającej odporność chemiczną i korozyjną.

2. Odporność mechaniczna: Zoptymalizowana i ulepszona dzięki nowej konstrukcji, która zapewnia doskonałą siłę zrywającą, wyjątkowe właściwości elastyczne i trwałość w czasie.

3. Łatwość montażu: Dzięki wskazanej kolejności dokręcania śrub oraz jego
symetryczności, która umożliwa montaż w obu kierunkach.

flangia per tubi con design brevettato e registrato

Opatentowana konstrukcja

Nowy profil został zaprojektowany z wewnętrznym metalowym rdzeniem w kształcie trójkąta, grubszym w punktach największych naprężeń mechanicznych.

logo certificazione di sostenibilità EPD Hub

Certyfikacja EPD

Produkt ten jest zweryfikowany pod kątem EPD, a
zatem ma mniejszy wpływ na środowisko.
Dzięki nowej konstrukcji emisja C02 została
zmniejszona o 20%.

range nuove flange per tubi 3+ a marchio fip

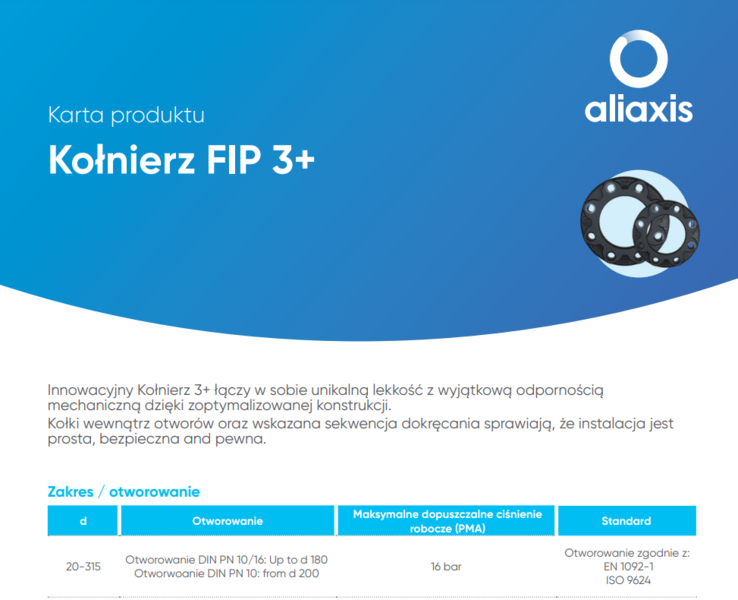

Kołnierze 3+

Zakres średnic d20 to d315

Otworowanie DIN  PN 10/16: do śrendnicy d180
Otworowanie DIN PN 10:  od średnicy d200 d0 d315

Materiały: Wewnętrzny rdzeń metalowy w kształcie trójkąta, czarna powłoka PP-GR

icona che rappresenta il calcolo coppia di serraggio in una giunzione flangiata di flange tubi

Jak w profesjonalny sposób wykonać połączenie kołnierzowe?

Użyj narzędzia obliczeniowego, aby poznać moment dokręcania i minimalną długość śrub do prawidłowego montażu kołnierzy.
