Podciśnieniowe odwadnianie dachu - najważniejsze informacje
Sorry, your browser does not support inline SVG.

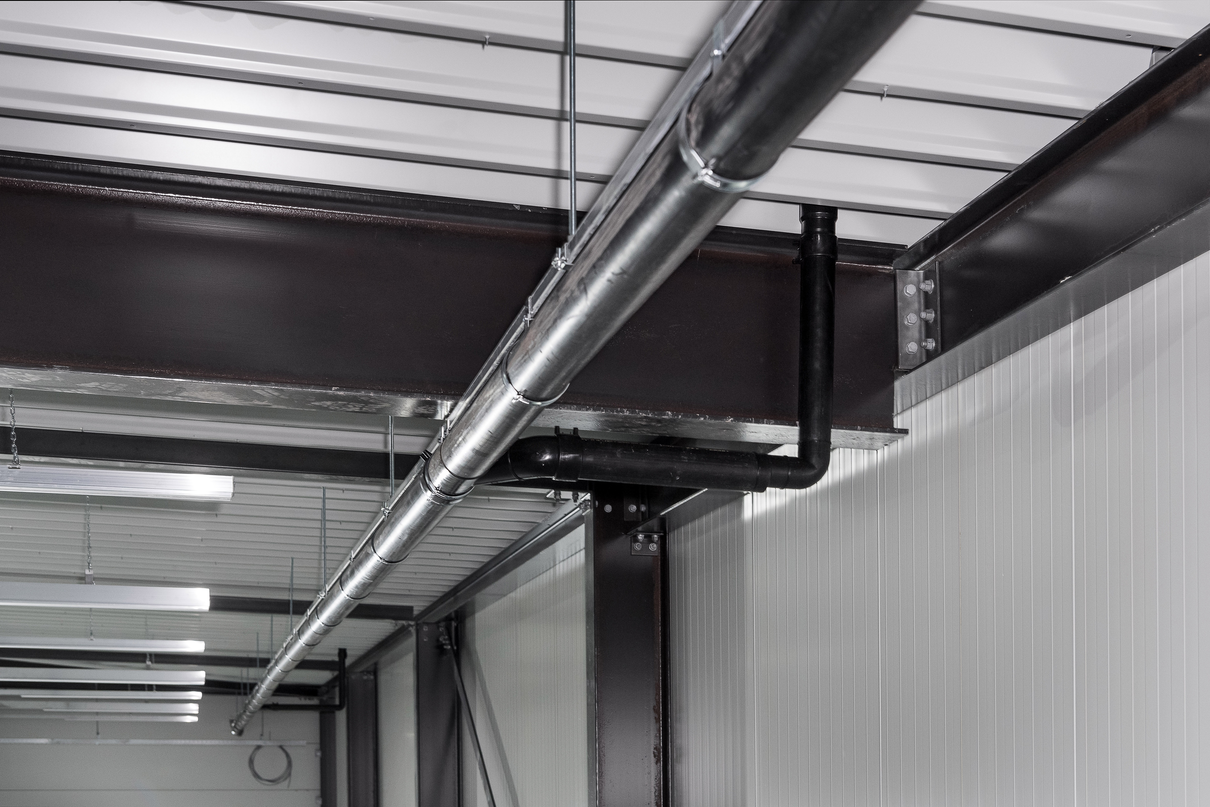

Aliaxis oferuje system podciśnieniowego odwadniania dachów. To rozwiązanie, oferuje duże większe możliwości projektowania dachów o dużych rozmiarach i skomplikowanej bryle. Dla projektantów i instalatorów to system pozwalający spełnić wszystkie najtrudniejsze oczekiwnia inwestora.

System Akasison XL proponuje następujące rozwiązania:


- Pozwala pozostawić jak najwięcej miejsca dla pozostałych instalacji w budynku,
- Gwarantuje pełną swobodę przy projektowaniu tras odprowadzania wód opadowych,
- Zapewnia niskie koszty systemu dzięki niewielkim, lekkim, zgrzewanym rurociągom z tworzywa sztucznego (HDPE),
- Pełne bezpieczeństwo dzięki pakietowi gwarancji i ubezpieczeń systemu.

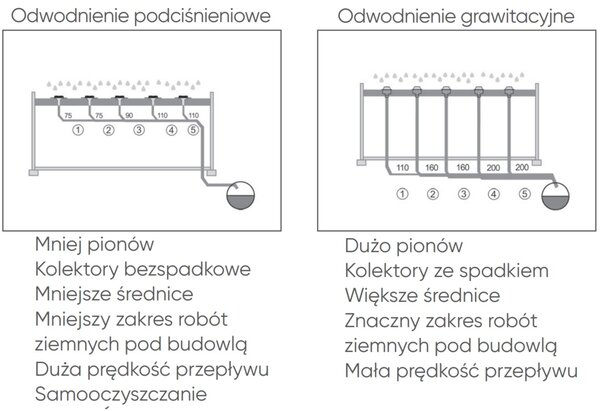

Różnice pomiędzy systemem podciśnieniowym i grawitacyjnym

Zasada działania systemu podciśnieniowego

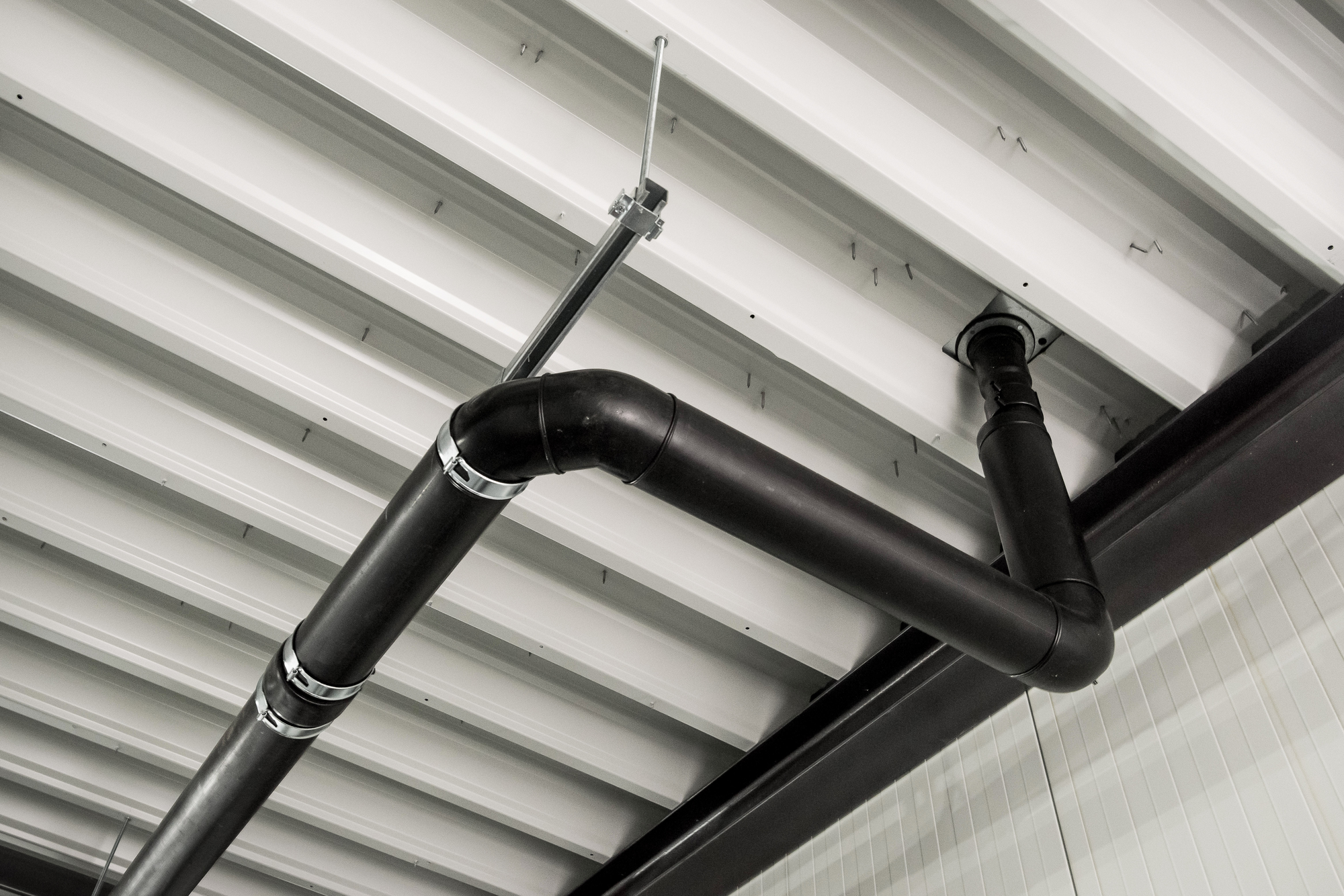

System podciśnieniowego odwadniania dachów Akatherm działa na zasadzie całkowitego (100%) wypełnienia rurociągów wodą. Pozwala to odprowadzać wodę z dużymi prędkościami przez rury o małych średnicach, które prowadzone są bez spadku. Efekt zasysania tworzony jest przez energię kinetyczną powstającą z wysokości hydraulicznej, będącej różnicą wysokości pomiędzy wpustem dachowym a miejscem wypływu wody z systemu. Specjalnie zaprojektowane wpusty dachowe zapobiegają dostępowi powietrza do systemu


Wzór Bernoulliego a projektowanie systemu podciśnieniowego odwadniania dachu

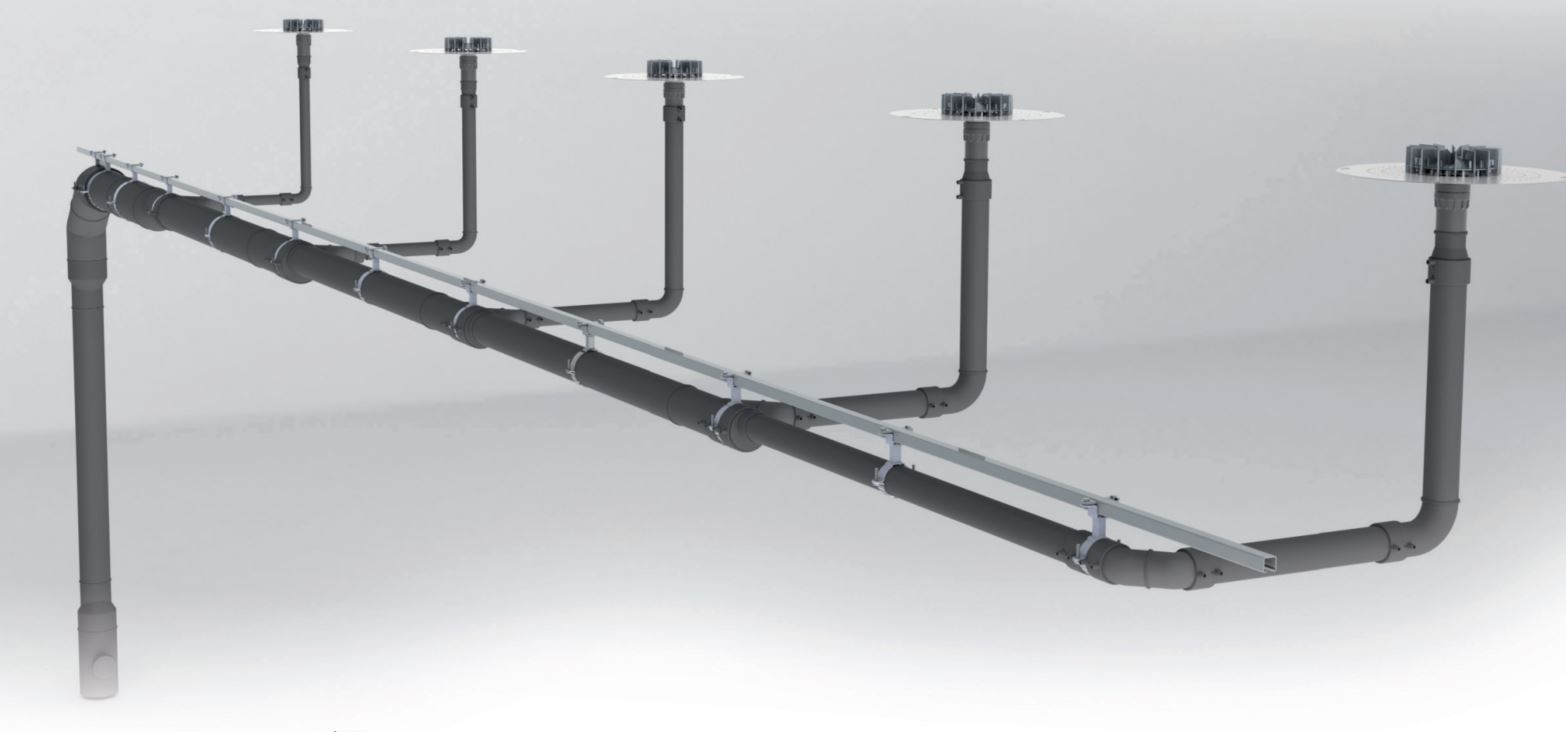

Zasady projektowania całkowicie wypełnionego wodą sytemu podciśnieniowego oparte są na wzorze Bernoulliego, wiążącego prędkość i ciśnienie płynącej nieściśliwej cieczy ze zmiennymi przekrojami przewodu. Aby spełnić ten wzór, a tym samym zapewnić wymagany efekt ssący przy założonej intensywności opadów należy dobrać idealne średnice przepływu dla każdej sekcji rurociągu.


Podciśnieniowe odwodnienie dachów Akasison XL - Projekt

Zespół pracowników dysponujących odpowiednim know-how do projektowania systemów odwodnieniowych pomoże Ci optymalnie zaprojektować odwodnienie każdego obiektu. Nawet w najtrudniejszych sytuacjach rozwiąże problemy stawiane przed wykonawcą czy projektantem. Dział Wsparcia Technicznego doradzi na każdym etapie procesu projektowego możliwie najkorzystniejsze rozwiązanie oraz udzieli niezbędnych darmowych szkoleń dla Projektantów i Instalatorów.

W przypadku pytań, skontatkuj się z naszym Działem Technicznym

Do pobrania

Katalog techniczny systemu AKASISON
16.5 MB, PDF get_app
Budownictwo Katalogi/Ulotki
System podciśnieniowego odwodnienia dachów - Ulotka montażowa
948.9 KB, PDF get_app
