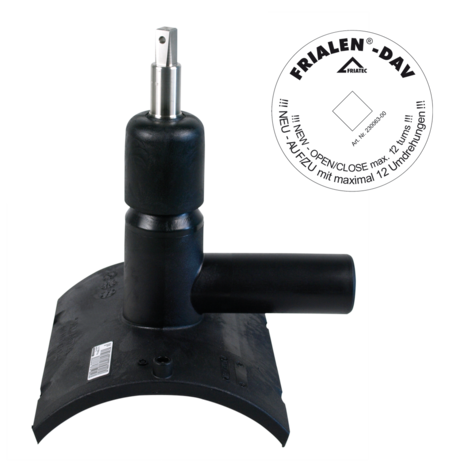

Zawory do nawiercania pod ciśnieniem Top – Loading z wydłużonym przyłączem
Dopasowane do wszystkich średnic rur w podanym zakresie. Mocowane przy użyciu urządzenia dociskowego FRIATOP® (patrz zakładka FRIATOOLS). Trzpień ze stali nierdzewnej 1.4305. Nie jest konieczna dodatkowa izolacja. Szczelne i bezwiórowe nawiercanie rurociągów pod ciśnieniem do 10 bar (gaz) lub do 16 bar (woda). Zintegrowany nawiertak z górnym oraz dolnym metalowym ogranicznikiem, prowadzony w metalowej tulejce. Niezatopiony w tworzywie element grzewczy w celu optymalizacji przekazywania ciepła. Niewymagający konserwacji, uruchamiany za pomocą przedłużki (np. FRIALEN® VAS) zawór odcinający. Długość odejścia umożliwia wykonanie dwóch procesów zgrzewania. Trzpień SW 14.
PE 100 SDR 11
Maksymalne ciśnienie robocze 16 bar (woda)/10 bar (gaz)

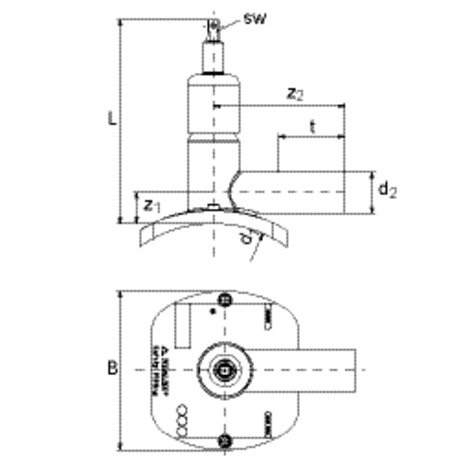

| Indeks | d1 | d2 | Opak. | Paleta | L | t | z1 | z2 | B | Nawierc. Ø da |
Ilość obr. otwarty/zamknięty |
Masa kg/szt. |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 616464 | 250-315 | 63 | 7 | 56 | 251 | 117 | 42 | 176 | 220 | 30 | 10 | 2,455 |
| 616465 | 355-400 | 63 | 7 | 56 | 251 | 117 | 42 | 176 | 220 | 30 | 10 | 2,459 |
Złączki elektrooporowe FRIALEN mogą być zgrzewane z rurami o SDR 11 do 17.6. Inne SDR na zapytanie. Proszę obowiązkowo zwracać uwagę na oznakowanie bezpośrednio na produkcie.
Inne średnice odejść można uzyskać poprzez zastosowanie mufy redukcyjnej MR.
Zakres zastosowania
Zawory do nawiercania pod ciśnieniem mogą być stosowane zarówno na rurociągach pozbawionych ciśnienia jak i pod ciśnieniem w zmiennych zastosowaniach do wszystkich średnic w podanym zakresie.
Instrukcja montażu
TZgrzewanie rur przesyłowych oraz przyłączy domowych z PE-HD z zastosowaniem zaworów do nawiercanie pod ciśnieniem DAV systemu FRIALEN, gwarantuje połączenie szczelne i wzdłużnie wytrzymałe.

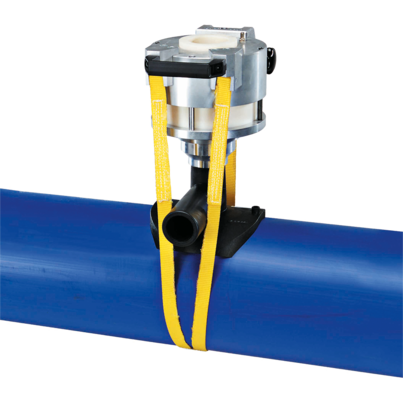

Siodło i odejście należy wcześniej przygotować zgodnie z ogólnymi instrukcjami montażu (Zobacz “Instrukcje montażu” dla “FRIALEN XL-Technika dla rur dużych średnic i łączenia rur metodą reliningu”). Należy usunąć ze stref zgrzewu warstwę utlenioną, oczyścić i docisnąć część stykową złączki do rury przy użyciu urządzenia dociskowego FRIATOP.
Zalety stosowania zaworów DAV-TL:
Tylko 10 obrotów do ustawienia pozycji “OTWARTE/ZAMKNIĘTE”
Łatwy rozruch dzięki mniejszym siłom przewiercania
Zgrzewanie i nawiercanie sieci pod maksymalnym ciśnieniem roboczym gazu/wody
Zwarta konstrukcja z PE-HD
Wstępnie zmontowana armatura bez luźnych części
Nie jest wymagana ochrona przed korozją
Trzpień uruchamiający ze stali nierdzewnej
Bezwiórowe nawiercanie dzięki obracającemu się nawiertakowi ze stali nierdzewnej
Bezpieczne dopasowanie rury w obszarze nawiercania
Nawiertak z górnym i dolnym ogranicznikiem
Długość odejścia umożliwia wykonanie dwóch procesów zgrzewania
Niewymagający konserwacji, uruchamiany za pomocą przedłużki (np. FRIALEN-EBS)
Dodatkowy kod kreskowy umożliwiający dokładniejszą identyfikację produktu (kod Traceability)
