DAV

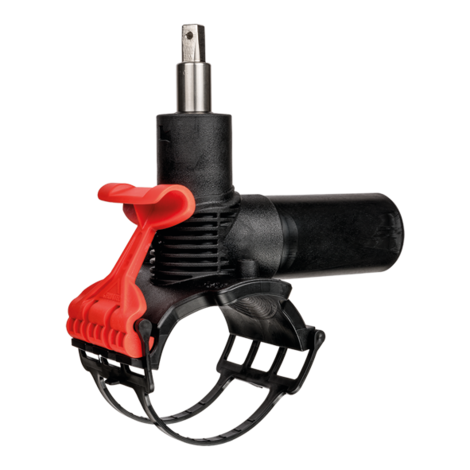

Zawory do nawiercania pod ciśnieniem z wydłużonym przyłączem RED SNAP

Zwarta konstrukcja z PE-HD bez połączeń gwintowych. Trzpień ze stali nierdzewnej 1.4305. Nie jest konieczna dodatkowa izolacja. Szczelne i bezwiórowe nawiercanie rurociągów pod ciśnieniem do 10 bar (gaz) lub do 16 bar (woda). Zintegrowany frez z górnym oraz dolnym metalowym ogranicznikiem, prowadzony w metalowej tulejce. Max. 9 obrotów do otwarcia/zamknięcia.

Montaż siodła nie wymaga żadnych narzędzi, ze względu na nowy i innowacyjny system szybkiego montażu (czerwony zatrzask). Poprzez nową konstrukcję, można zaoszczędzić 50 % całkowitego czasu montażu

Niezatopiony w tworzywie element grzewczy w celu optymalizacji przekazywania ciepła. Niewymagający konserwacji, uruchamiany za pomocą przedłużki (np. FRIALEN-EBS)zawór odcinający. Długość odejścia umożliwia wykonanie dwóch procesów zgrzewania. Trzpień SW 14.

Wróć do listy produktów Karta produktu

PE 100 SDR 11

Maksymalne ciśnienie robocze 16 bar (woda)/10 bar (gaz)

	Indeks	d₁	d₂	Opak.	Paleta	L	t₂	z₁	z₂	z₃	B₁	B2	SW	Nawierc. Ø d_a	Ilość obr. otwarty/zamknięty	Masa kg/szt.
¹	617024	50	32	24	192	177	86	56	125	8	95	136	14	30	7	1,060
¹	617025	63	32	24	192	177	86	63	125	10	108	146	14	30	7	1,100
¹	617026	63	40	20	160	177	115	63	155	10	108	146	14	30	7	1,430
¹	616952	63	63	20	160	177	115	63	155	10	108	146	14	30	7	1,210
¹	617027	75	32	20	160	177	86	69	125	10	120	146	14	30	7	1,120
	616960	90	32	12	96	183	86	76	125	10	137	170	14	30	8	1,230
	616961	90	40	12	96	183	92	76	130	10	137	170	14	30	8	1,240
	616962	90	50	12	96	183	104	76	145	10	137	170	14	30	8	1,280
	616963	90	63	12	96	183	115	76	165	10	137	170	14	30	8	1,350
	616964	110	32	12	96	183	86	86	125	10	152	170	14	30	8	1,229
	616965	110	40	12	96	183	92	86	130	10	152	170	14	30	8	1,239
	616966	110	50	12	96	183	104	86	150	10	152	170	14	30	8	1,284
	616967	110	63	12	96	183	115	86	170	10	152	170	14	30	8	1,356
	616968	125	32	12	96	183	86	94	125	10	167	170	14	30	8	1,270
	616969	125	40	12	96	183	92	94	135	10	167	170	14	30	8	1,280
	616970	125	50	12	96	183	104	94	155	10	167	170	14	30	8	1,330
	616971	125	63	12	96	183	115	94	170	10	167	170	14	30	8	1,400
	616972	140	32	12	96	183	86	101	125	10	170	170	14	30	8	1,300
	616973	140	63	12	96	183	115	101	175	10	170	170	14	30	8	1,430
	616974	160	32	10	80	208	86	111	130	10	195	186	14	30	9	1,440
	616975	160	40	10	80	208	92	111	140	10	195	186	14	30	9	1,450
	616976	160	50	10	80	208	104	111	160	10	195	186	14	30	9	1,490
	616977	160	63	10	80	208	115	111	180	10	195	186	14	30	9	1,570
	616978	180	32	10	80	208	86	121	130	10	203	186	14	30	9	1,440
	616979	180	40	10	80	208	92	121	145	10	203	186	14	30	9	1,450
	616980	180	50	10	80	208	104	121	165	10	203	186	14	30	9	1,500
	616981	180	63	10	80	208	115	121	180	10	203	186	14	30	9	1,570
	616982	200	32	8	64	208	86	131	130	10	205	186	14	30	9	1,450
	616984	200	63	8	64	208	115	131	185	10	205	186	14	30	9	1,590
	616985	225	32	8	64	208	86	144	135	10	214	186	14	30	9	1,470
	616986	225	40	8	64	208	92	144	150	10	214	186	14	30	9	1,490
	616987	225	50	8	64	208	104	144	170	10	214	186	14	30	9	1,540
	616988	225	63	8	64	208	115	144	190	10	214	186	14	30	9	1,620

¹ z redukcją elektrooporowa MR d 63/40.

Zawory FRIALEN do nawiercania pod ciśnieniem DAV ≤ d 63 mogą być zgrzewane z rurami o SDR 11, a o średnicy > d 63 z SDR 11 do 17.6. Minimalna grubość ścianki s min ≥ 3 mm. Inne SDR na zapytanie. Proszę obowiązkowo zwracać uwagę na oznakowanie bezpośrednio na produkcie. Rejestracja DVGW-nr: DV-6611AU2255

Zakres zastosowania

Zawory do nawiercania pod ciśnieniem DAV systemu FRIALEN mogą być stosowane w gazociągach i wodociągach, w stanie bezciśnieniowym jak i pod ciśnieniem. Odejście zaworu jest przystosowane do montażu czujnika przepływu gazu.

Instrukcja montażu

Zgrzewanie rur przesyłowych oraz przyłączy domowych z PE-HD z zastosowaniem zaworów do nawiercanie pod ciśnieniem DAV systemu FRIALEN, gwarantuje połączenie szczelne i wzdłużnie wytrzymałe.

Siodło i odejście należy wcześniej przygotować zgodnie z ogólnymi instrukcjami montażu (Zobacz “Instrukcje montażu” dla “Kształtek systemu FRIALEN przeznaczonych do przyłączy domowych oraz rur przesyłowych o średnicy do d 225”). Należy usunąć ze stref zgrzewu warstwę utlenioną, oczyścić część stykową rury.

Montaż zaworu do nawiercania DAV z mechanizmem szybkiego zacisku odbywa się w kilka sekund za pomocą klamry RED SNAP bez użycia jakichkolwiek narzędzi.

Do "otwarcia/zamknięcia” zaworu do nawiercania potrzeba 8 to 9 obrotów, w zależności od wymiaru i konstrukcji, przy użyciu klucza typu E zgodnie z: DIN 3223.

(Proces nawiercania wymaga mniejszej liczby obrotów, ze względu na pośrednią pozycję nawiertaka w dostawie).

Zalety stosowania zaworów DAV RED SNAP:

Zwarta konstrukcja, masywny korpus wykonany metodą wtryskową z HD-PE

Łatwy i niezawodny montaż bez użycia narzędzi, dzięki opatentowanej klamrze szybkiego zacisku RED SNAP

Elastyczna dolna obejma kompensuje tolerancję rur i zawsze zapewnia optymalne, jednolite ciśnienie docisku powstającego w wyniku zgrzewania

Zgrzewanie i nawiercanie sieci pod maksymalnym ciśnieniem roboczym gazu/wody

Łatwy rozruch dzięki mniejszym siłom przewiercania

Nie jest wymagana ochrona przed korozją

Trzpień uruchamiający ze stali nierdzewnej

Bezwiórowe nawiercanie dzięki nawiertakowi ze stali nierdzewnej

Bezpieczne dopasowanie rury w obszarze nawiercania

Nawiertak z górnym i dolnym ogranicznikiem

Długość odejścia umożliwia wykonanie dwóch procesów zgrzewania

Kody kreskowe umieszczone w widocznym miejscu na klamrze REN SNAP, ułatwiają odczytanie niezbędnych danych przy użyciu czytnika lub skanera kodu

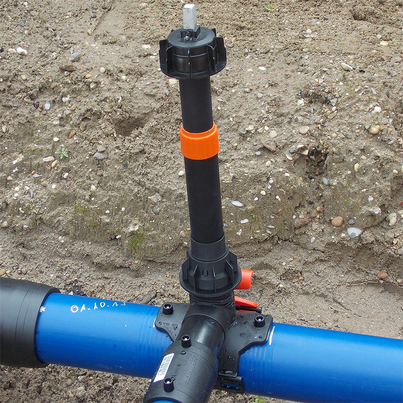

Przedłużki DBS (EBS)są bezstopniowo teleskopowe i samonośne w każdej wysuniętej pozycji

Przedłużki teleskopowe z tuleja ochronną i ze zintegrowaną funkcja blokady: silne połączenie przedłużki z zaworem DAV, zapobiega zamierzonemu rozłączeniu

Uszczelnienie w tulei ochronnej zapobiega wnikaniu zanieczyszczeń do przedłużki

Możliwe późniejsze nawiercanie za pomocą przedłużki DBS (EBS) ze skrzynki ulicznej zaworu

Możliwość przenoszenia wysokich momentów obrotowych dzięki solidnej konstrukcji
