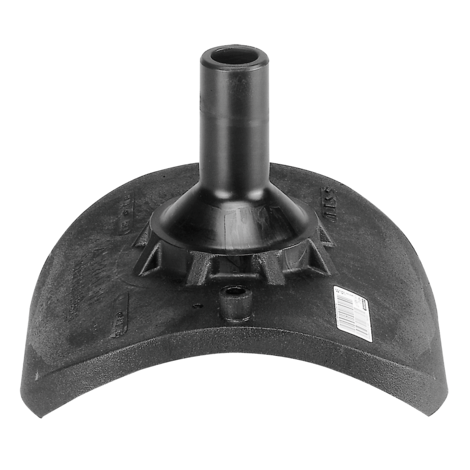

Siodła Top-Loading
Dopasowane do wszystkich średnic rur w podanym zakresie. Montowane przy użyciu urządzenia dociskowego FRIATOP® (patrz zakładka FRIATOOLS Nr katlog. 613350).
Zwarta konstrukcja składająca się z siodła z PE-HD z niezatopionym w tworzywie elementem grzewczym, w celu optymalnego przekazywania ciepła oraz króćca przyłączeniowego do montażu przy użyciu muf FRIALEN®-MB/UB
Bezwiórowe nawiercanie w stanie bezciśnieniowym przy użyciu dostępnych w handlu urządzeń (zalecamy urządzenia firmy Hütz & Baumgarten).
d3 = maksymalna średnica przewiercania w mm
W przypadku przewiercania pod ciśnieniem roboczym prosimy o kontakt
PE 100 SDR 11
Maksymalne ciśnienie robocze 16 bar (woda)/10 bar (gaz)
| Indeks | d1 | d2 | Opak. | Paleta | d3 | L | t | B | Nawierc. Ø da |
Masa kg/szt. |
|---|---|---|---|---|---|---|---|---|---|---|
| 615465 | 250-560 | 32 | 5 | 90 | 21 | 109 | 42 | 200 | 20 | 0,621 |
| 615466 | 250-560 | 63 | 5 | 90 | 47 | 109 | 56 | 200 | 46 | 0,676 |
1) Średnica nawiercania. max. 60 mm
2) Rekomendujemy użwanie narzędzi Hütz + Baumgarten
Obejmy siodłowe FRIALEN ≤ d 63 mogą być zgrzewane tylko z rurami SDR 11. Inne SDR na zapytanie. Proszę obowiązkowo zwracać uwagę na oznakowanie bezpośrednio na produkcie. Rejestracja DVGW-nr: DV-8606AU2249 i DV-8611AU2250
Areas of Application
Obejmy siodłowe SA TL system FRIALEN służą do nawiercania gazociągów lub wodociągów w stanie bezciśnieniowym, jak również do odwadniania podciśnieniowego. Przyłączenie odejścia siodła do sieci przy użyciu muf FRIALEN-MB/UB.
Przypadku rur bezciśnieniowych można używać obejm siodłowych SA TL zamiast trójników redukcyjnych
Instrukcja montażu
Montaż siodła za pomocą urządzenia dociskowego FRIATOP (patrz w sekcji FRIATOOLS). Należy dokładnie zapoznać się z instrukcją montażu i obsługi urządzenia FRIATOP (Top-Loading).
Siodło i odejście należy wcześniej przygotować zgodnie z ogólnymi instrukcjami montażu (patrz instrukcje montażu dla złączek FRIALEN-XL). Należy również usunąć ze stref zgrzewu warstwę utlenioną i oczyścić część stykową rury.
Bezwiórowe nawiercanie do Ø 46 mm, od Ø 60 mm zredukowanie wiórów do minimum.
Do nawiercania rur pod ciśnieniem roboczym można zastosować urządzenie odcinające lub nawiercanie poprzez armaturę zamykającą, np. KHP-zawór kulowy.*
*(patrz broszura FRIALEN Obejmy siodłowe SA i SA TL: Nawiercanie rur HD-PE - bezciśnieniowe lub pod ciśnieniem roboczym)
Zalety stosowania obejm siodłowych SA: TL:
Zwarta konstrukcja
Niezatopiona w tworzywie spirala grzewcza, w celu optymalnego przekazywania ciepła
Bezwiórowe nawiercanie przy użyciu urządzeń Hütz + Baumgarten
Bezwyciekowe nawiercanie możliwe dzięki elementowi odcinającemu
Wyjątkowo szerokie strefy zgrzewu
SA-TL może być stosowany uniwersalnie do rur HD-PE o dużych średnicach d 250-560. Oznacza to dodatkowe oszczędności dzięki mniejszej ilości potrzebnego materiału i mniejszym zapasom magazynowym
Dodatkowy kod kreskowy umożliwiający dokładniejszą identyfikację produktu (kod Traceability)
