USTR

Przejścia PE-HD/stal z mufą elektrooporową

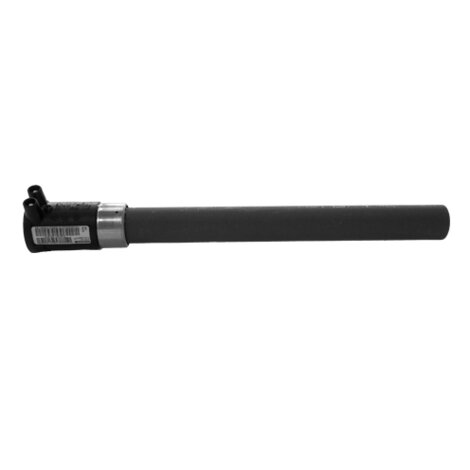

Zwarta konstrukcja. Część z PE-HD z niezatopioną w tworzywie spiralą grzewczą, w celu optymalizacji przekazywania ciepła, duża głębokość wsuwu, szeroka strefa zgrzewu jak również zapobiegająca wypływaniu stopionego materiału zimna strefa na brzegu i w obszarze przejścia. Możliwość zgrzewania bez stosowania uchwytów trzymających rury. Część stalowa trwale osadzona w PE-HD i zabezpieczona przed przekręcaniem. Samouszczelniająca, opatentowana geometria uszczelnienia bez uszczelkielastomerowej. Do stosowania w gazownictwie.

Wróć do listy produktów Karta produktu

PE 100 SDR 11

Maksymalne ciśnienie robocze 10 bar (gaz)

Indeks d/DN Opak. Paleta L t z h B product.detail.attribute.fieldA product.detail.attribute.d2 product.detail.attribute.d3 Masa
kg/szt.
1 612780 32/25 15 360 387 44 343 24 63 300 49 28 0,820
1 612781 40/32 10 240 393 49 344 31 72 300 58 37 1,070
1 612782 50/40 8 192 409 54 355 31 83 300 70 42 1,320
1 612783 63/50 6 144 410 55 355 33 96 300 83 54 1,880
612789 75/65 4 96 425 63 363 41 114 300 98 70 4,420
1 612784 90/80 1 77 405 79 326 42 130 255 130 83 5,350
1 612785 110/100 1 54 420 82 338 35 153 255 153 107 8,380
1 612786 125/100 1 45 425 87 338 42 168 255 168 107 8,870
612787 160/150 1 24 484 98 386 54 210 250 199 161 17,000
615030 180/150 1 18 500 105 395 50 - 250 227 161 21,250
612795 200/200 1 12 480 112 368 53 - 225 264 211 27,020
612370 225/200 1 11 505 120 385 76 - 225 285 211 27,350
1 Stalowy koniec do spawania zgodnie z DIN 2559-3, EN 10217-1; ASTM A106/A106M-14

Złączki elektrooporowe FRIALEN mogą być zgrzewane z rurami o SDR 11 do 17.6. Minimalna grubość ścianki smin ≥ 3 mm. Inne SDR na zapytanie. Proszę obowiązkowo zwracać uwagę na oznakowanie bezpośrednio na produkcie. Rejestracja DVGW nr DV-7501AU2256, DV-7501AU2257 oraz DV-7501AU2258.

Zakres zastosowania

Złączki USTR FRIALEN służą do łączenia sieci gazowej z PE-HD ze stalową rurą do instalacji wejściowej przyłącza domowego. Większe średnice umożliwiają łączenie rurociągu z PE-HD z kształtką lub rurą ze stali.

Instrukcja montażu

Ze względu na rozprowadzanie ciepła dopuszczalne jest tylko spawanie łukowe. Zgrzewanie przy użyciu przejść FRIALEN gwarantuje połączenie szczelne i wzdłużnie wytrzymałe.

Spawanie końca stalowego z końcówką z PE-HD powinno być przeprowadzone zgodnie z ogólnymi instrukcjami montażu (patrz „Złączki przejściowe” w „Instrukcje montażu kształtek FRIALEN przeznaczonych do przyłączy domowych oraz rur przesyłowych o średnicy do d 225”) (Usunięcie warstwy utlenionej i oczyszczenie końców rur).

Zalety stosowania przejść USTR:

Zwarta konstrukcja

Część z PE-HD z niezatopioną w tworzywie spiralą grzewczą, w celu optymalizacji przekazywania ciepła

Zimne strefy na brzegu, aby zapobiec wypływaniu stopionego materiału

Niewymagane uchwyty trzymające rury

Duża głębokość wsuwu, wyjątkowo szerokie strefy zgrzewu

Część stalowa trwale i nieruchomo osadzona w PE-HD

Samouszczelniająca, opatentowana geometria uszczelnienia bez uszczelki elastomerowej

Dodatkowy kod kreskowy umożliwiający dokładniejszą identyfikację produktu (kod Traceability)
