WET

Obejścia

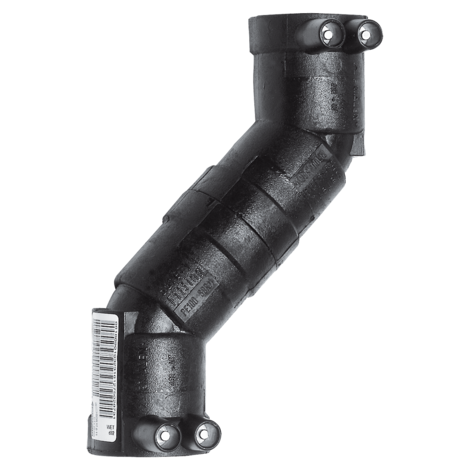

Zwarta złączka do łączenia rurociągów, które nie wychodzą w jednej osi oraz do dogrzewania przyłączy domowych do obejm siodłowych z nawiertką DAA przy równoległym ułożeniu dwóch rurociągów na tej samej głębokości. Niezatopiona w tworzywie spirala grzewcza w celu optymalizacji przekazywania ciepła, duże głębokości wsuwu, wyjątkowo szerokie strefy zgrzewu jak również zapobiegające wypływaniu stopionego materiału zimnestrefy na brzegach i w środku obejścia. Przeznaczone do montażu bez uchwytów.

Wróć do listy produktów Karta produktu

PE 100 SDR 11

Maksymalne ciśnienie robocze 16 bar (woda) / 10 bar (gaz)

Indeks d Opak. Paleta D L L1 t z B product.detail.attribute.fieldA Masa
kg/szt.
616051 32 15 750 49 177 74 42 10 63 123 0,220
616052 40 15 480 58 215 89 49 14 72 147 0,330
616053 50 15 270 70 242 101 53 16 83 171 0,510
616699 63 10 180 84 172 172 55 31 96 256 0,670

Złączki elektrooporowe FRIALEN mogą być zgrzewane z rurami o SDR 11 do 17.6. Minimalna grubość ścianki s min ≥ 3 mm. Inne SDR na zapytanie. Proszę obowiązkowo zwracać uwagę na oznakowanie bezpośrednio na produkcie. Rejestracja DVGW- nr: DV-8601AU2248

Zakres zastosowania

Obejścia WET systemu FRIALEN mają zastosowanie:

do łączenia rurociągów, które nie przebiegają osiowo względem siebie, na przykład, gdy odejście armatury do nawiercania pod ciśnieniem powinno być połączone z kładzioną metodą przewiertów sterowanych rurą przyłącza domowego

przy równoległym ułożeniu dwóch rurociągów na tej samej głębokości. Pomiędzy odejściem armatury do nawiercania pod ciśnieniem DAA/DAV a przyłączem domowym, tam gdzie niezbędne jest zlikwidowanie odchylenia i połączenie równoległych rurociągów.

Instrukcja montażu

Zgrzewanie rur przy użyciu obejścia WET systemu FRIALEN za pomocą zgrzewarek FRIALEN gwarantuje połączenie – szczelne i wzdłużnie wytrzymałe. Końcówki rur należy wcześniej przygotować zgodnie z ogólnymi instrukcjami montażu (patrz „Instrukcje montażu” dla „Złączek elektrooporowych FRIALEN przeznaczonych do przyłączy domowych oraz rur przesyłowych o średnicach do d 225”). Przygotowanie obejmuje również usunięcie warstwy utlenionej i oczyszczenie powierzchni przeznaczonych do zgrzewania.

Zalety stosowania obejść WET:

Zwarta złączka do łączenia rurociągów, które nie leżą na jednej osi

Duże głębokości wsuwu dla dobrego podtrzymania rury (przeznaczone do montażu bez uchwytów)

Wyjątkowo szerokie strefy zgrzewu

Doskonała stabilność dzięki dużej grubości ścianek

Stefy zimne na brzegach i w środkowej części złączki

Niezatopiona w tworzywie spirala grzewcza zapewnia bezpośrednie doprowadzenie ciepła do powierzchni rury

Wąskie szczeliny poobwodowe dla uzyskania optymalnego docisku w strefie zgrzewania

Bezpiecznie osadzone kontakty sztyftowe

Trwałe oznaczenie partii

Pakowane oddzielnie dla ochrony przed zanieczyszczeniami

Dodatkowy kod kreskowy umożliwiający dokładniejszą identyfikację produktu (kod Traceability)
