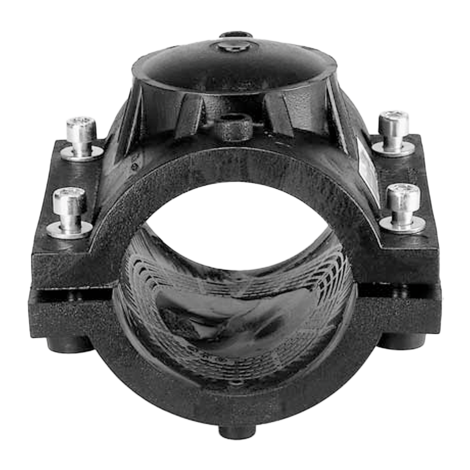

Obejmy zamykająco-wzmacniające
Zwarta konstrukcja składająca się z dwóch siodełek z PE-HD służąca do naprawy niewielkich uszkodzeń rur bez wycieku mediów. Z niezatopionym w tworzywie elementem grzewczym, w celu optymalnego przekazywania ciepła.
PE 100 SDR 11
Maksymalne ciśnienie robocze 16 bar (woda)/10 bar (gaz)

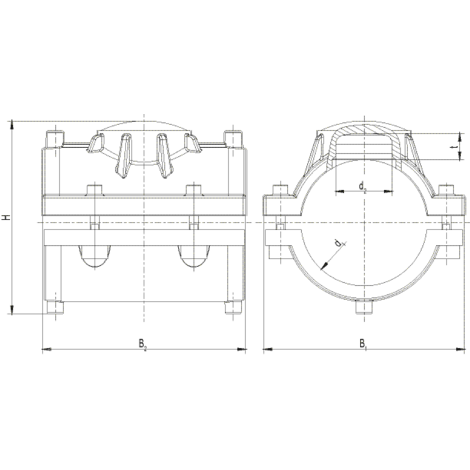

| Indeks | d1 | d2 | Opak. | Paleta | t | H | B1 | B2 | Masa kg/szt. |
|---|---|---|---|---|---|---|---|---|---|
| 615164 | 90 | 50 | 24 | 192 | 21 | 148 | 155 | 150 | 0,920 |
| 615165 | 110 | 50 | 16 | 128 | 21 | 170 | 178 | 180 | 1,162 |
| 615166 | 125 | 50 | 15 | 120 | 21 | 183 | 190 | 185 | 1,360 |
| 615168 | 160 | 50 | 10 | 80 | 21 | 218 | 225 | 195 | 1,670 |
| 615169 | 180 | 50 | 6 | 48 | 21 | 238 | 240 | 195 | 1,810 |
| 615170 | 200 | 50 | 5 | 40 | 21 | 258 | 250 | 195 | 1,820 |
| 615171 | 225 | 50 | 5 | 40 | 21 | 283 | 255 | 195 | 1,900 |
Złączki elektrooporowe FRIALEN mogą być zgrzewane z rurami o SDR 11 do 17.6. Inne SDR na zapytanie. Proszę obowiązkowo zwracać uwagę na oznakowanie bezpośrednio na produkcie. Rejestracja DVGW-nr: DV-8606AU2249
Zakres zastosowania
Obejmy zamykające-wzmacniające systemu FRIALEN służą do naprawy niewielkich uszkodzeń rur.
Instrukcja montażu
Zgrzewanie rur przesyłowych z PE-HD z zastosowaniem obejm zamykająco-wzmacniających systemu FRIALEN za pomocą zgrzewarek FRIALEN gwarantuje połączenie szczelne i wzdłużnie wytrzymałe.
Punkt wycieku można dodatkowo uszczelnić oddzielną zatyczką, aby uniknąć wycieku medium (≤ d2).
Powierzchnie stykowe rury oraz kształtki należy przygotować zgodnie z ogólnymi instrukcjami montażu (patrz „Instrukcje montażu” dla „Kształtek FRIALEN przeznaczonych do przyłączy domowych oraz rur przesyłowych o średnicy do d 225”). Przygotowanie do zgrzewania obejmuje usunięcie warstwy utlenionej i oczyszczenie powierzchni stykowej.
Zalety stosowania obejm zamykająco-wzmacniających VVS:
Zwarta konstrukcja
Siodło PE-HD z niezatopiona w tworzywie spiralą grzewczą zapewniającą bezpośrednie doprowadzenie ciepła do powierzchni rury
Obszar zamknięcia szczeliny odizolowany od spirali grzewczej
Wstępnie zmontowana armatura bez luźnych części
Wyjątkowo szerokie strefy zgrzewu
Dodatkowy kod kreskowy umożliwiający dokładniejszą identyfikację produktu (kod Traceability)
