Mufy bez ogranicznika, SDR 17

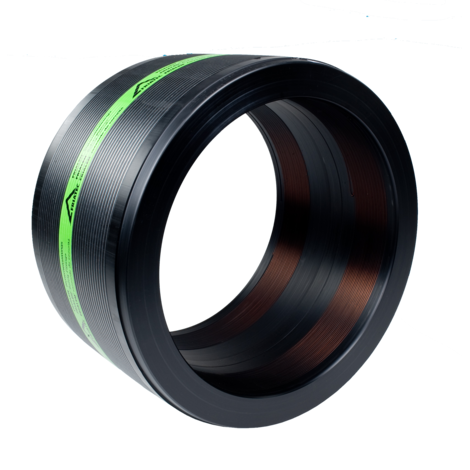

Niezatopiona w tworzywie spirala grzewcza, w celu optymalizacji przekazywania ciepła, duże głębokości wsuwu, wyjątkowo szerokie strefy zgrzewu jak również zapobiegające wypływaniu stopionego materiału zimne strefy na brzegach i w środku mufy. Możliwość zgrzewania bez stosowania uchwytów trzymających rury. Z rozdzielonymi obwodami zgrzewania.
UB d 1000 i większe mogą być zgrzewane tylko za pomocą zgrzewarek FRIAMAT XL.
Z technologią podgrzewania wstępnego od średnicy d 560 .
Inne wymiary, zakres ciśnienia roboczego i wygląd - na zapytanie.
PE 100 SDR 17
Maksymalne ciśnienie robocze 16 bar (woda) / 5 bar (gaz)
| Indeks | d | Opak. | Paleta | D | L | t | h | B | Masa kg/szt. |
|---|---|---|---|---|---|---|---|---|---|
| 616529 | 315 | 1 | 18 | 356 | 280 | 140 | 72 | 358 | 5,880 |
| 616530 | 355 | 1 | 18 | 400 | 290 | 145 | 70 | 402 | 7,600 |
| 616531 | 400 | 1 | 9 | 450 | 300 | 150 | 78 | 452 | 10,100 |
| 616532 | 450 | 1 | 4 | 506 | 320 | 160 | 87 | 508 | 13,650 |
| 616533 | 500 | 1 | 4 | 562 | 350 | 175 | 85 | 564 | 18,250 |
| 615706 | 560 | 1 | 2 | 630 | 380 | 190 | 77 | 632 | 24,190 |
| 615726 | 630 | 1 | 2 | 710 | 420 | 210 | 101 | 712 | 34,870 |
| 615994 | 710 | 1 | 2 | 800 | 442 | 221 | 112 | 802 | 46,000 |
| 616290 | 800 | 1 | 1 | 900 | 500 | 250 | 137 | 902 | 65,900 |
| 616345 | 900 | 1 | 1 | 1024 | 500 | 250 | 110 | 1026 | 91,500 |
| 616403 | 1000 | 1 | 1 | 1130 | 610 | 305 | 129 | 1132 | 128,000 |
| 616416 | 1200 | 1 | 1 | 1356 | 670 | 335 | 155 | 1358 | 205,000 |
Mufy bez ogranicznika od średnicy d315 do d1200 PE100 SDR17 mogą być zgrzewane z rurami o SDR 26 -17. Inne SDR na zapytanie. Proszę obowiązkowo zwracać uwagę na oznakowanie bezpośrednio na produkcie. Rejestracja DVGW – nr: DV-8611AU2250 i DW-8610CN0420.
Zakres zastosowania
Mufy UB systemu FRIALEN służą do łączenia rur przy budowie rurociągów.
Dodatkowe możliwości zastosowania:
Wykonanie przyłączy na czynnym rurociągu
Połączenie rurociągów w punktach stałych lub podtrzymujących
Wzmocnienie / uszczelnienie miejscowych uszkodzeń rur
Wzmocnienie punktów zaciskowych
Instrukcja montażu
Zgrzewanie końców rur przy użyciu muf UB systemu FRIALEN gwarantuje połączenie szczelne i wzdłużnie wytrzymałe.
Końce rur przeznaczone do zgrzewania powinny być odpowiednio przygotowane zgodnie z ogólnymi instrukcjami montażu (patrz „Instrukcje montażu kształtek FRIALEN przeznaczonych do przyłączy domowych oraz rur przesyłowych o średnicy do d 225” oraz „FRIALEN – Specjalna technologia dużych średnic i reliningu”). Przygotowanie do zgrzewania obejmuje usunięcie warstwy utlenionej i odtłuszczenie końców rur. Należy zwrócić uwagę, aby końce rur miały długość co najmniej równą połowie długości mufy.
W celu zniwelowania ewentualnej szczeliny (> 1 mm, maks. 3 mm) pomiędzy mufą a rurą w przypadku muf UB o średnicy od d 560 należy użyć dodatkowego kodu kreskowego podgrzewania wstępnego (patrz: odpowiednie instrukcje). Podgrzewanie wstępne jest integralną częścią dwufazowego procesu zgrzewania w przypadku muf UB-XL d 1000.
Do usunięcia warstwy utlenionej służy obierak FWSG, który umożliwia równomiernie zeskrobanie i odpowiednie przygotowanie powierzchni przeznaczonej do zgrzewania.
W przypadku muf UB-XL od średnicy d 1000 wymagane jest zgrzewanie przy użyciu zgrzewarki FRIAMAT XL. Zgrzewarka FRIAMAT XL jest urządzeniem uniwersalnym i służy do zgrzewania przy napięcie wejściowym 400 V i napięciu wyjściowym maks. do 80 V.
Zalety stosowania muf bez ogranicznika UB:
Duże głębokości wsuwu dla dobrego podtrzymania rury (przeznaczone do montażu bez uchwytów)
Wyjątkowo szerokie strefy zgrzewu
Doskonała stabilność dzięki dużej grubości ścianek
Strefy zimne na brzegach i w środkowej części mufy
Niezatopiona w tworzywie spirala grzewcza zapewnia bezpośrednie doprowadzenie ciepła do powierzchni rury
Wąskie szczeliny poobwodowe dla uzyskania optymalnego docisku w strefie zgrzewania
Bezpiecznie osadzone kontakty sztyftowe
Wypływki kontrolne dla wizualnej kontroli zgrzewu
Dla średnic od d 560: technika podgrzewania wstępnego w celu redukowania szczeliny pomiędzy rurą a mufą
Dla średnic od d 315: zewnętrze wzmocnienie w celu uzyskania optymalnego docisku podczas zgrzewania
Trwałe oznaczenie partii
Pakowane oddzielnie dla ochrony przed zanieczyszczeniami
Dodatkowy kod kreskowy umożliwiający dokładniejszą identyfikację produktu (kod Traceability).
