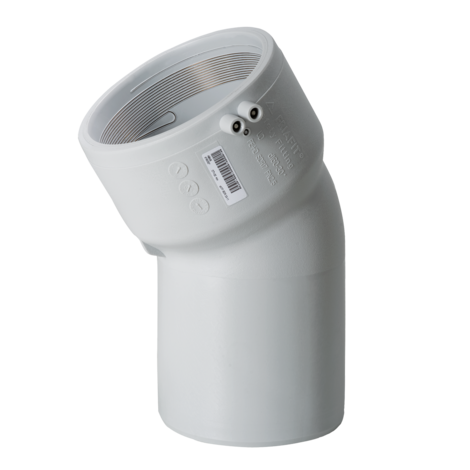

Łuki kanalizacyjne W/Z
Poprzez kompaktową konstrukcję jak i odstęp międzykątowy 15°, 30°, 45° pozwala na wygodne ułożenie rurociągu. Zintegrowana na jednym końcu mufa elektrooporowa z niezatopioną w tworzywie spiralą grzewczą, w celu optymalizacji przekazywania ciepła. Króciec rurowy przygotowany do bezpośredniego zgrzania z siodłem kanalizacyjnym ASA-TL. Kąty 60°, 90° itp. możliwe di uzyskania poprzez połączenie z łukami ABM. Gładka, hydraulicznie zoptymalizowana wewnętrzna powierzchnia pozwala na wyrównany przepływ przy użyciu rur PE SDR17/17.6. Jasna powierzchnia wewnętrzna ułatwia obserwację podczas inspekcji kamerą. Z wizualnym wskaźnikiem zgrzewu.
PE 100
Maksymalne ciśnienie robocze 2,5 bar
| Indeks | w | d | Opak. | Paleta | D | L | t | s | Masa kg/szt. |
|---|---|---|---|---|---|---|---|---|---|
| 681103 | 15° | 160 | 6 | 48 | 185 | 286 | 92 | 9,5 | 1,510 |
| 681104 | 30° | 160 | 6 | 48 | 185 | 329 | 92 | 9,5 | 1,680 |
| 681105 | 45° | 160 | 6 | 48 | 185 | 325 | 92 | 9,5 | 1,730 |
Systemy rur kanalizacyjnych są dobrami o wysokiej wartości, które muszą być utrzymywane przez długi czas. Rosnące wymagania stawiane publicznym sieciom kanalizacyjnym wymagają zastosowania materiałów, które spełniają te kryteria. Rury kanalizacyjne HDPE są od wielu lat szczelnie łączone za pomocą systemu kanalizacyjnego FRIAFIT HDPE, zabezpieczone przed tarciem i na wrastające korzenie.
Zakres zastosowania
Kolana FRIAFIT ABM i ABMS d 160/DN 150 służą do zmiany kierunku w przewodach przyłączeniowych kanalizacji sanitarnej i ogólnospławnej. Typy ABM (elektrooporowe) lub ABMS (W/Z) oraz rozstawy kątowe 15°, 30° i 45° umożliwiają komfortową konfigurację rurociągów. Kąty 60°, 90° itd. można uzyskać poprzez zastosowanie kilku kolan. Kolano FRIAFIT ABMS nadaje się szczególnie do bezpośredniego połączenia z siodłem kanalizacyjnym FRIAFIT ASA-TL. Kolana FRIAFIT ABM i ABMS mają gładki, hydraulicznie zoptymalizowany kontur wewnętrzny do odprowadzania wody ściekowej i oferują równe przejście w przypadku zastosowania
rur SDR 17/17.6.Jasna powierzchnia umożliwia optymalną widoczność podczas inspekcji kamerą. Zastosowany materiał jest stabilizowany na promieniowanie UV.
Instrukcja montażu
Połączenie rur i kształtek z kolanami za pomocą FRIAFIT jest szczelne i zabezpieczone przed tarciem. Końcówki rury lub kształtki z PE przygotowane są zgodnie z ogólnymi wymaganiami montażowym
(patrz instrukcja montażu systemu kanalizacyjnego FRIAFIT) (usunąć warstwę utlenioną/oczyścić). W przypadku połączeń wciskanych na bosym końcu rury kolana FRIAFIT ABMS należy uwzględnić głębokości wsuwu i ewentualne różnice grubości ścianek.
Zalety stosowania kolan ABM / ABMS
Niewielkie zapotrzebowanie na miejsce dzięki kompaktowej konstrukcji
Skrócenie czasu montażu dzięki
i zintegrowanym mufą elektrooporowym
Duża głębokość mufy dla dobrego prowadzenia
rury lub króćca (bez konieczności stosowania uchwytów mocujących)
szczelne, zabezpieczone przed tarciem i odporne na zakorzenienie
Niezatopiona w tworzywie spirala grzewcza, w celu optymalnego przekazywania ciepła.
Wyjątkowo szerokie strefy zgrzewu
Duże głębokości wsuwu
Krótki czas zgrzewania, krótki czas chłodzenia
Wypływki kontrolne dla wizualnej kontroli zgrzewu
Strefy zimne na brzegach i w środkowej części złączki
W pełni automatyczny proces zgrzewania poprzez kod kreskowy z rurami HDPE od SDR33 do SDR11 z uwzględnieniem temperatury otoczenia(kompensacja temperatury)
Jasna powierzchnia umożliwia optymalną widoczność podczas inspekcji kamerą
Hydraulicznie zoptymalizowany kontur wewnętrzny
Równe przejście w przypadku zastosowania SDR 17/17.6ur SDR 17/17.6, brak przeszkód w odpływie
Elastyczne zastosowanie dzięki typom ABM (elektrooporowe) lub ABMS (W/Z)
Kąty kolan 15°, 30° i 45°
Inne kąty można uzyskać poprzez zastosowanie kilku kolan
