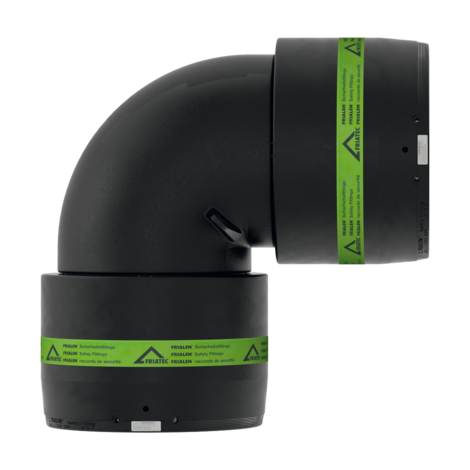

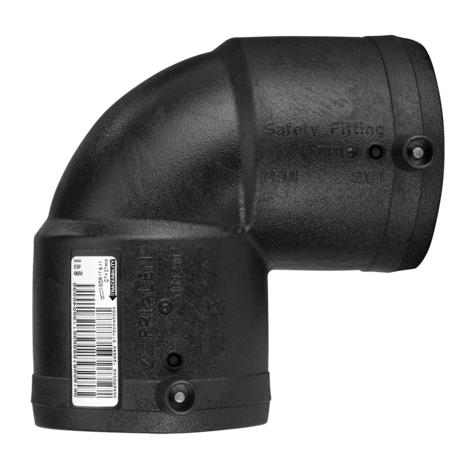

Kolana 90°
Niezatopiona w tworzywie spirala grzewcza, w celu optymalizacji przekazywania ciepła, duże głębokości wsuwu, wyjątkowo szerokie strefy zgrzewu jak również zapobiegające wypływaniu stopionego materiału zimne strefy na brzegach i w środku kolana. Możliwość zgrzewania bez stosowania uchwytów trzymających rury.
PE 100 SDR 11
Maksymalne ciśnienie robocze 16 bar (woda) / 10 bar (gaz)
| Indeks | d | Opak. | Paleta | D | L | t | z | h | B | Masa kg/szt. |
|---|---|---|---|---|---|---|---|---|---|---|
| 616686 | 20 | 200 | 3200 | 28,5 | 71 | 30 | 12 | 16 | 41 | 0,040 |
| 612091 | 25 | 60 | 1920 | 37 | 73 | 40 | 15 | 19 | 54 | 0,060 |
| 612093 | 32 | 50 | 1600 | 43 | 82 | 44 | 16 | 21 | 61 | 0,070 |
| 612095 | 40 | 30 | 960 | 53 | 96 | 49 | 21 | 29 | 70 | 0,110 |
| 612097 | 50 | 20 | 640 | 66 | 113 | 55 | 26 | 32 | 81 | 0,190 |
| 612099 | 63 | 10 | 320 | 83 | 136 | 62 | 33 | 30 | 96 | 0,340 |
| 612101 | 75 | 12 | 216 | 96 | 170 | 70 | 53 | 37 | 111 | 0,600 |
| 612103 | 90 | 6 | 108 | 115 | 202 | 75 | 65 | 45 | 128 | 0,950 |
| 612105 | 110 | 10 | 80 | 138 | 234 | 81 | 84 | 50 | 150 | 1,560 |
| 612107 | 125 | 8 | 64 | 157 | 254 | 87 | 89 | 44 | 167 | 2,030 |
| 615276 | 160 | 3 | 24 | 207 | 329 | 92 | 133 | 44 | 210 | 4,850 |
| 615689 | 180 | 3 | 24 | 228 | 354 | 94 | 146 | 65 | 229 | 5,760 |
| 616265 | 200 | 2 | 16 | 254 | 392 | 106 | 159 | 54 | 256 | 8,557 |
| 615690 | 225 | 1 | 8 | 280 | 430 | 113 | 177 | 66 | 281 | 10,220 |
| 616408 | 250 | 1 | 6 | 310 | 534 | 128 | 251 | 80 | - | 19,100 |
| 616409 | 280 | 1 | 2 | 350 | 621 | 139 | 307 | 84 | - | 27,500 |
| 616410 | 315 | 1 | 2 | 396 | 677 | 150 | 329 | 80 | - | 40,000 |
Złączki elektrooporowe FRIALEN mogą być zgrzewane z rurami o SDR 11 do 17.6. Minimalna grubość ścianki smin ≥ 3 mm. Inne SDR na zapytanie. Proszę obowiązkowo zwracać uwagę na oznakowanie bezpośrednio na produkcie. Rejestracja DVGW-nr : DV-8601AU2248 and DV-8606AU2249
Zakres zastosowania
Kolano 90° FRIALEN ma zastosowanie wszędzie tam gdzie konieczne jest zmiana kierunku przebiegu rurociągu PE-HD.
Instrukcja montażu
Zgrzewanie końców rur przy użyciu kolan W90° systemu FRIALEN gwarantuje połączenie szczelne i wzdłużnie wytrzymałe.
Końce rur przeznaczone do zgrzewania powinny być odpowiednio przygotowane zgodnie z ogólnymi instrukcjami montażu (patrz „Instrukcje montażu kształtek FRIALEN przeznaczonych do przyłączy domowych oraz rur przesyłowych o średnicy do d 225”). Przygotowanie do zgrzewania obejmuje usunięcie warstwy utlenionej i oczyszczenie końców rur.
Zalety stosowania kolan W90°:
Duże głębokości wsuwu dla dobrego podtrzymania rury (przeznaczone do montażu bez uchwytów)
Wyjątkowo szerokie strefy zgrzewu
Doskonała stabilność dzięki dużej grubości ścianek
Strefy zimne na brzegach i w środkowej części złączki
Niezatopiona w tworzywie spirala grzewcza zapewnia bezpośrednie doprowadzenie ciepła do powierzchni rury
Wąska szczelina poobwodowa dla uzyskania optymalnego docisku w strefie zgrzewania
Bezpiecznie osadzone kontakty sztyftowe
Wypływki kontrolne dla wizualnej kontroli zgrzewu
Trwałe oznaczenie partii
Pakowane oddzielnie dla ochrony przed zanieczyszczeniami
Dodatkowy kod kreskowy umożliwiający dokładniejszą identyfikację produktu (kod Traceability)
