DIMV
ZŁĄCZKI PRZEJŚCIOWE

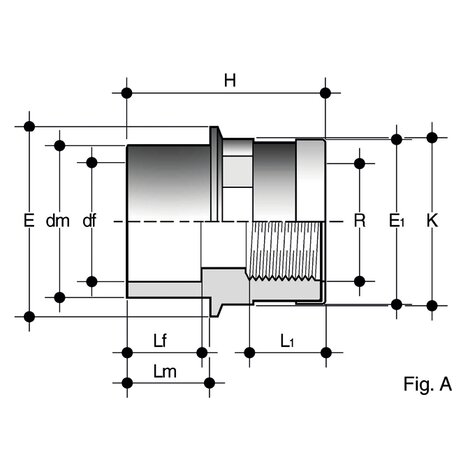

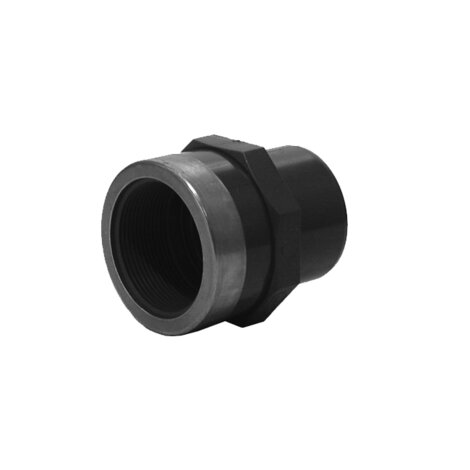

Złączka mufowo-nyplowa do klejenia GW BSP z pierścieniem wzmacniającym ze stali nierdzewnej (fig. A)
System złączek zaprojektowanych do przesyłu cieczy pod ciśnieniem, łączonych za pomocą gwintów oraz klejenia przy użyciu odpowiedniego kleju i czyściwa.
| Indeks | - | Wymiar | Kategoria produktu | System | Materiał | dm x df x R | PN | E | E1 | H | K | L1 | Lf | Lm | Masa g/szt. |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| DIMV020016038 | - | - | System PVC-U | System PVC-U | PVC-U | 20 x 16 x 3/8" | 16 | 28 | 24,5 | 37 | 24 | 11,4 | 14 | 16 | 13 |
| DIMV025020012 | - | - | System PVC-U | System PVC-U | PVC-U | 25 x 20 x 1/2" | 16 | 34 | 29,5 | 43 | 29 | 15 | 16 | 19 | 20 |
| DIMV032025034 | - | - | System PVC-U | System PVC-U | PVC-U | 32 x 25 x 3/4" | 16 | 40 | 36 | 50 | 35 | 16,3 | 19 | 22 | 32 |
| DIMV040032100 | - | - | System PVC-U | System PVC-U | PVC-U | 40 x 32 x 1" | 16 | 52 | 44 | 58 | 44 | 19,1 | 22 | 26 | 58 |
| DIMV050040114 | - | - | System PVC-U | System PVC-U | PVC-U | 50 x 40 x 1"1/4 | 16 | 59 | 55 | 68 | 54 | 21,4 | 26 | 31 | 77 |
| DIMV063050112 | - | - | System PVC-U | System PVC-U | PVC-U | 63 x 50 x 1"1/2 | 16 | 70 | 62 | 78 | 64 | 21,4 | 31 | 38 | 143 |
